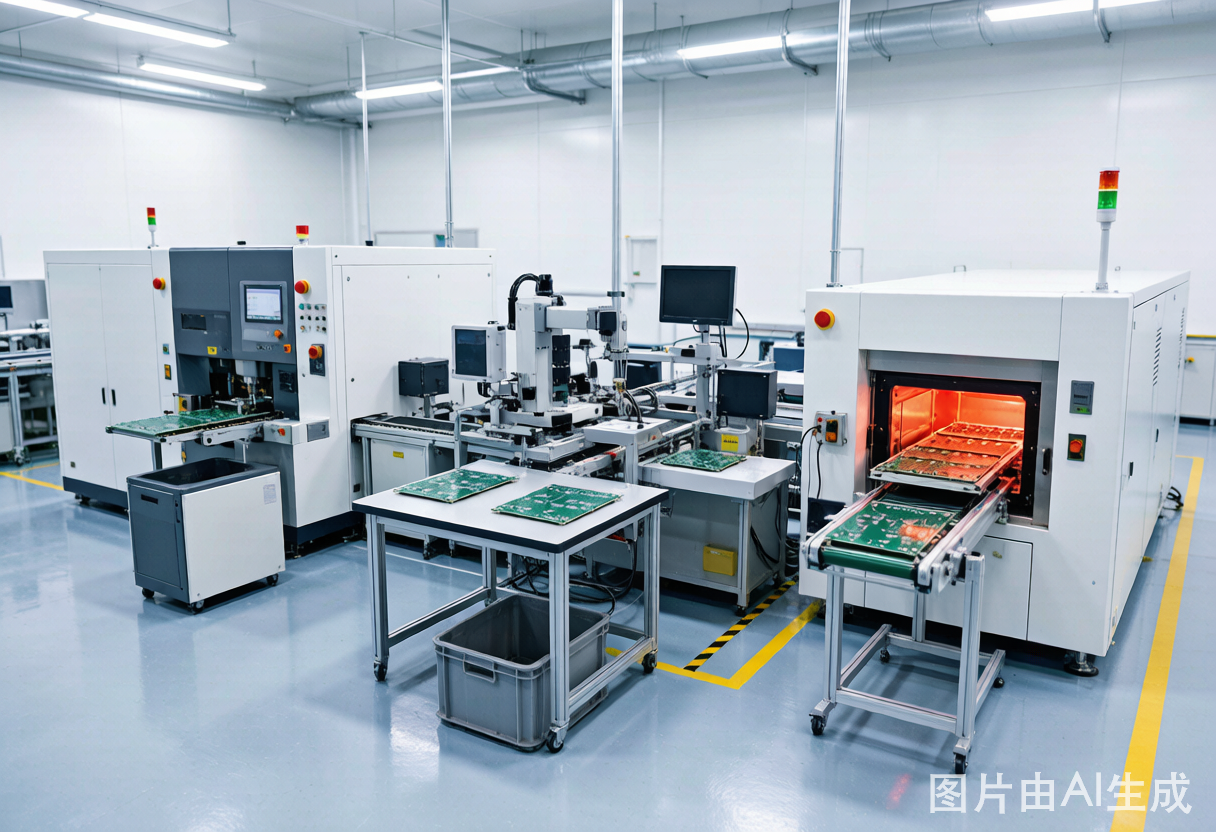

電子組裝 / SMT · 多品牌設備數據採集與關聯分析
面向 SMT 產線的多品牌、多協議設備，用協議網關把印刷機、SPI、貼片機、迴流焊、AOI 數據打通，疊加 G220 屏幕級調參與 OCR 校驗，支撐 SPC 與良率提升。
本場景核心方案
SMT 產線是「印刷機→貼片機→迴流焊→AOI」強耦合的工藝鏈，任何一環的參數漂移都會在後續環節被放大。印刷機錫膏厚度、貼片機座標精度、迴流焊爐溫曲線三者必須數據聯動，才能定位不良根因——單獨採集某一環的數據價值有限。這正是 SMT 良率優化必須「整線數採 + 跨設備關聯」，而非單機監控的根本原因。
一、行業痛點
電子製造 / SMT 表面貼裝在設備運維與數據採集上的典型挑戰。
- SMT 產線設備品牌雜（印刷機、SPI、貼片機、迴流焊、AOI 來自不同廠商），協議各異，數據天然孤島，難以做端到端關聯分析。
- 迴流焊溫度曲線、貼裝偏移等關鍵參數分散在各設備 HMI，手工彙集滯後且易錯，SPC 難以真正落地。
- AOI 缺陷結果無法與前後段工藝參數快速關聯定位根因，質量追溯困難。
- 老舊設備無網口、不開放協議，成爲數據採集的盲點。
二、解決方案
以 AIXOT 非侵入式網關組合，構建"屏幕層 + 協議層"雙源數據閉環。
- AIS-G160 以 500+ 協議庫統一接入印刷機、SPI、貼片機、迴流焊等設備，邊緣側做數據清洗與異常初篩，標準協議上送 MES/SPC。
- APM-G220 非侵入接管帶工控機的設備界面，做參數複覈與 OCR 文本記錄，把"屏幕層"判斷納入質量閉環。
- 迴流焊溫度曲線、貼裝座標、SPI 錫膏厚度等連續量與 AOI 缺陷結果在時間軸上關聯，支撐 SPC 與良率根因分析。
- 對無協議的老舊設備，G220 + T100 OCR 兜底採集屏幕關鍵參數，消除數據盲點。
三、落地步驟
從接口盤點到標準化閉環的可執行路徑。
- 盤點 SMT 線體各設備廠商/型號與通信接口（網口/RS485/OPC UA）
- G160 配置對應協議模板與採集週期，邊緣計算做溫度/偏移異常初篩
- G220 接管 AOI 工控機，錄製調參腳本併疊加 OCR 校驗，納入質量閉環
- 把設備數據按板號/批次在時間軸關聯，建立 SPC 看板與缺陷追溯鏈
- 對關鍵工藝設閾值告警，異常自動關聯前後段參數定位根因
四、系統集成與數據打通
與 MES / SCADA / PLC / 質量系統的標準化對接點。
- 與 MES / SPC 對接：設備連續量經 OPC UA / Modbus TCP 上送
- 與電子批記錄對接：板號—參數—缺陷關聯，支撐追溯
- 與 T100 OCR 互補：無協議設備屏幕參數兜底採集
五、價值與量化指標
非侵入式方案帶來的可衡量收益。
六、部署邊界與合規紅線
合規與適用邊界
一般電子製造非敏感行業可經 4G 公有網做非敏感調試，但涉及核心工藝參數的客戶建議專網/內網；G220 僅適用 PC 主控設備，專用控制器協議採集由 AIS-G160 承擔。
七、常見問題（FAQ）
針對 電子製造 / SMT 表面貼裝 場景的高頻疑問。
不同品牌設備協議不通用怎麼辦？
G160 內置 500+ 工業協議庫，覆蓋主流印刷機、貼片機、迴流焊品牌；非常見品牌可通過自由協議/寄存器映射接入。
SMT 良率如何提升？
G160 採集全線工藝參數，迴流焊溫度曲線、貼裝座標、SPI 錫膏厚度等連續量與缺陷在時間軸上關聯，配合 SPC 看板支撐良率根因分析。
迴流焊溫度曲線如何用於 SPC？
G160 持續採集爐溫與鏈速，按板號時間軸對齊，進入 SPC 看板做趨勢與越限分析。
老舊無網口設備能採集嗎？
可以。屏幕類參數由 G220 + T100 OCR 兜底；有串口的由 G160 經 RS485 採集。
在「電子製造 / SMT 表面貼裝」場景中，G160 協議網關能對接哪些品牌的 CNC、PLC 與注塑機？
AIS-G160 內置 500+ 工業設備協議驅動庫，已驗證支持發那科、西門子、三菱、新代等 CNC 系統；西門子、三菱、歐姆龍、臺達、匯川等 PLC；弘訊、科強、盟立、震雄等注塑機品牌。具體支持型號請見本頁「設備兼容性」清單，部分老舊設備需現場確認網口或擴展模塊條件。
G160 支持的 CNC 數控機牀品牌與型號
AIS-G160 內置 500+ 種工業設備協議驅動庫，對 CNC、注塑機、機器人等通用網關“接不好”的專用控制器有原生品牌支持。以下爲已驗證可接入數據採集的主流品牌與型號（部分型號需現場確認接口條件）。
| 品牌 | 支持型號 / 通訊條件 |
|---|---|
| 發那科 FANUC | 有網口的系統均可通訊；無網口需現場確認是否可加擴展模塊 |
| 新代 SYNTEC | 系統版本 10.116.16X 及以上 |
| 三菱 Mitsubishi | E70、M70、M700、E80、M80、M800 |
| 兄弟 BROTHER | 有網口的系統 |
| 西門子 SIEMENS | 828D、828DSL、840DSL、808D/808DSL（有網口） |
| Haas 哈斯 | 網口全系列 / 串口全系列 |
| KND 凱恩帝 | 有網口的系統 |
| GSK 廣數 | 有網口均可；988 系列、25imc 等 |
| 其他帶網口品牌 | 華數、馬紮克、海德漢、華中數控等亦可經邊緣網關對接 |
G160 支持的 PLC 可編程邏輯控制器品牌與型號
AIS-G160 內置 500+ 種工業設備協議驅動庫，對 CNC、注塑機、機器人等通用網關“接不好”的專用控制器有原生品牌支持。以下爲已驗證可接入數據採集的主流品牌與型號（部分型號需現場確認接口條件）。
| 製造商 / 品牌 | 典型系列與型號 | 通訊方式 | 協議 / 驅動 |
|---|---|---|---|
| 西門子 Siemens | S7-200（PPI）、S7-300/400（MPI）、S7-200 Smart、S7-1200、S7-1500、LOGO! | 串口 / 網口 | S7 PPI、MPI、S7comm、Modbus TCP |
| 三菱 Mitsubishi | FX0/FX1/FX2、FX3U/3G、Q 系列（Q00J/Q00/Q02/Q02H/Q06H/Q12H/Q25H、QnU Q00U~Q26U、QnA/A 系列）、FX3U-ENET、FX5U、QJ71E71 | 串口 / 網口 | 三菱 MC、MELSEC、SLMP |
| 羅克韋爾 AB | Micro800 | 網口 | EtherNet/IP |
| 產電 LS | XGT、XGB、XBC-DN32U | 串口 / 網口 | 私有協議 |
| 莫迪康 Modbus | 標準 Modbus 設備 | 串口 / 網口 | Modbus RTU / ASCII / TCP / RTU over TCP |
| 施耐德 Schneider | 全系列 | 串口 / 網口 | Modbus RTU / TCP |
| 電力規約 | 電力終端 | 串口 / 網口 | IEC 60870-5-101、DNP3.0、IEC 60870-5-104 |
| 和利時 HollySys | LE/LK220、LK210 | 串口 / 網口 | Modbus RTU |
| 信捷 THINGET | XD/XL、XC | 串口 / 網口 | Modbus TCP |
| 匯川 Inovance | H1U/H2U、H3U、H5U | 串口 / 網口 | Modbus |
| 歐姆龍 OMRON | CJ/CS、CV、CP | 串口 / 網口 | 歐姆龍 FINS、Ethernet TCP |
| 永宏 FATEK | 全系列 | 串口 / 網口 | 私有協議 |
| 臺達 Delta | DVP、AS228T | 串口 / 網口 | Modbus RTU / TCP |
| 松下 Panasonic | FPX、FP | 串口 / 網口 | MEWTOCOL_COM |
| 海爲 Haiwell | 全系列 | 串口 | Modbus RTU / ASCII |
| 科威 Kewei | LP 系列 | 串口 | Modbus RTU / 私有協議 |
| 電錶 / 環保 / 樓控 | 智能電錶、環保監測、樓控設備 | 串口 / 網口 | CJ/T188、DL/T645（2007/1997）、HJ212、BACnet MS/TP、BACnet IP |
| OPC UA | 支持 OPC UA 的軟件/設備 | 網口 | OPC UA |
